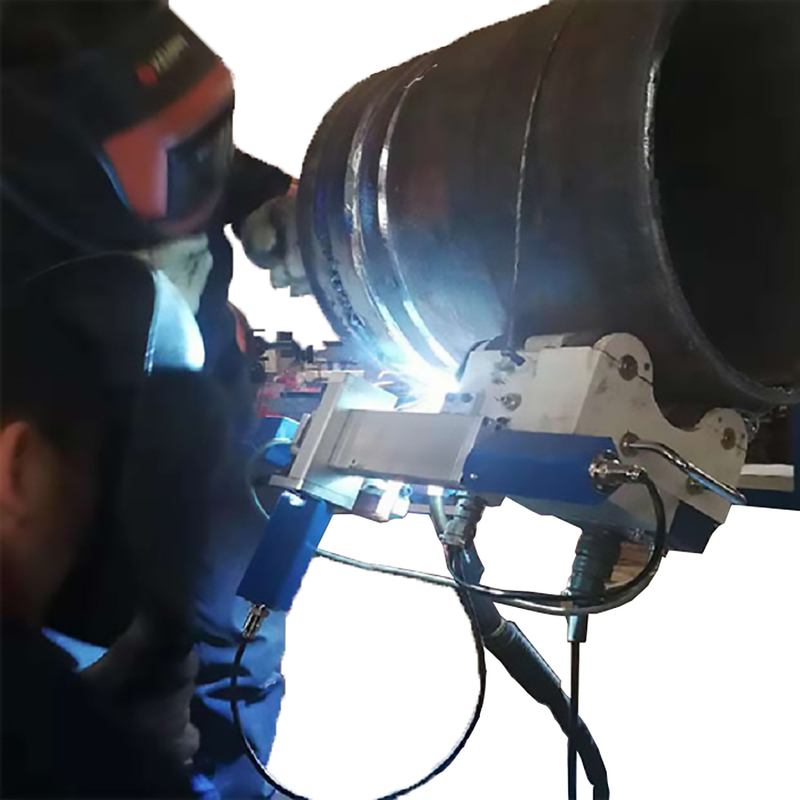

Büyük boru hattı inşaatı için yüksek kaliteli yörüngel boru kaynak makinesi

Bu robot kaynak sistemi, büyük çaplı, yüksek basınçlı nakliye boru hatları için özel olarak geliştirilen yapay zeka geliştirilmiş otomasyon yoluyla boru hattı yapımında devrim yaratıyor.

Teknik parametreler:

Parçalar		Parametreler	Not:
Traktör	Güç kaynağı	AC 220V
	Boyut	240×330×310	W×L×H
	Ağırlık	16 kg	Swinger dahil
	Hareketli mod	Dört tekerlekten çekiş	Mıknatıs tekerleği
	Yürüme hızı	0∼700mm/min
	Swing motor	DC24V 18RPM
	Saldırma tabancasının ayarlanabilir aralığı	Yukarı ve aşağı.
		Daha önce ve sonra	85 mm
		Çalışma açısı ayar aralığı	360°
		Açı ayar aralığını gerçekleştir	0°
Kontrol	Çalışma fonksiyonu	Swing modu
		Swing hızı	0-10RPMÖlçekle göster)
		Swing alanı	0-±10°Ölçekle göster)
		Sol ve sağ konaklama süresi ayarlamaları	0-2S(Ölçekle göster)
		Merkezi hareket aralığı	0-±8°
		İnçli tel besleme
		Yürüyerek başlıyor/durdu
		Kaynak akımı/gerilim kontrolü
		Yürüyüş yönünün seçimi
		Yürüme hızı düzenleme	0∼1000mm/minÖlçekle göster)
		Kaydırma/kaydırma olmayan seçenekler

Teknik Önemli Noktalar:

1. Adaptatif kaynak teknolojisi
   Lazer görme algılama (0,02 mm doğruluk) ve sinir ağı algoritmaları kullanarak kaynak parametrelerini dinamik olarak ayarlar.Çemberli kaynak sırasında borunun yanlış hizalanması (± 4 mm) ve değişken kök boşluklarını otomatik olarak telafi eder.

2. Enerji Tasarımı
   Hibrit güç sistemi, %92 enerji dönüşüm verimliliği ile 220V-480V AC/DC girişini kabul eder.yeniden konumlandırmadan 50-300mm/min hızlarda 360° sürekli kaynak yapma imkanı.

3. Gelişmiş Süreç Kontrolü

• Kök geçişi: Yay salınımı (1.0-2.4 mm tel) ile pulslu TIG

• Sıcak/doldurma geçişleri: 3 boyutlu dokuma desenleri ile Sinerjik MIG

• Cap pass: dar boşluklu depolama teknolojisi
  Penetrasyon derinliğinin gerçek zamanlı izlenmesi (hata < ± 0,5 mm) ince duvarlı borularda yanmayı önler.

4. Veri Entegrasyonu
   Dahili 5G modülü, kalite izlenebilirliği için kaynak kayıtlarını (akım, hız, termal profiller) bulut platformlarına aktarır.

5.

Performans ölçümleri:

• Pozisyonel kaynak niteliği: EN ISO 15614-1

• Depozisyon verimliliği: 96%

• Tekrarlanabilirlik: ±0,15 mm

• Mercek genişliği tutarlılığı: CV<3%

Permafrost bölgelerinde, sismik bölgelerdeki ve yoğun nüfuslu bölgelerde boru hatları inşa etmek için idealdir.Bu sistem, el kaynakla karşılaştırıldığında işgücü maliyetlerini %60 azaltırken, ilk geçiş kabul oranının %98'ini elde ediyor..
