Boru hattı inşaatı çizgi yukarı sıkıştırma makinesi
, Pnömatik Dahili Çaplama Makinesi
, Boru hattı inşaatı çizgi yukarı sıkıştırma makinesi

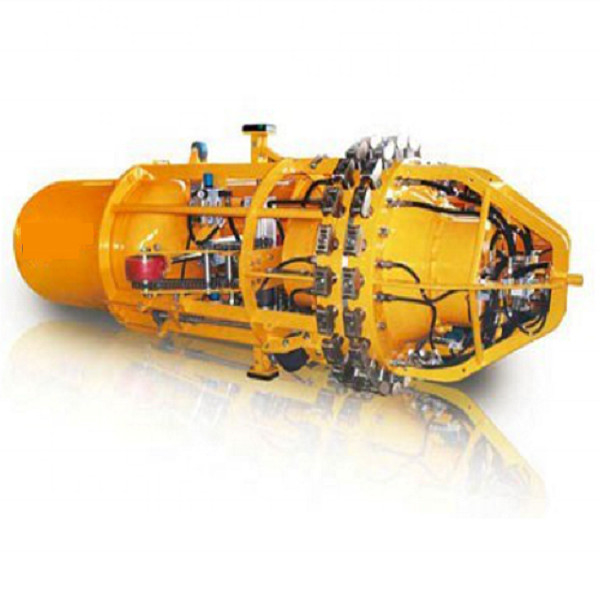

Boru hattı inşaatı için Pnömatik İçsel Çaplama Makinesi
Şirketimiz tarafından üretilen pnömatik iç ağızlık, yerli ve yabancı ürünlerin gelişmiş teknolojisi ve deneyiminin özümsenmesi ve Çin boru hattı inşaat işletmelerinin inşaat özellikleriyle birleştirilerek geliştirilmiştir. Güç olarak basınçlı hava kullanır, kirlilik yaratmaz, özellikle yüksek çevre koruma gereksinimleri olan su boru hatları ve petrol ve doğal gaz boru hatlarının inşası için uygundur. Güvenilir performans, güçlü uyarlanabilirlik, hızlı hareket, doğru eşleşme, kompakt yapı, basit kullanım ve doğru boşluk ayarı avantajlarına sahiptir. Ürün kalitesi ve performansı, boşluk tipi pnömatik iç ağızlık, bakır ayakkabı tipi pnömatik iç ağızlık, Denizcilik pnömatik iç ağızlık, yerli pazar boşluğunu doldurmak dahil olmak üzere uluslararası benzer ürünlerle karşılaştırılabilir.
Ürün Özellikleri
1. Basit yapı ve güzel görünüm
2. Hafiflik, hızlı yürüme hızı, güçlü tırmanma yeteneği, düşük gaz tüketimi
3. Büyük destek, doğru boşluk ayarı, inşaat verimliliğini büyük ölçüde artırır
4. Valf parçaları ithal edilmektedir, bağlantı paslanmaz çelik malzemeden yapılmıştır, hava yolunun temiz olmasını sağlar ve bağlantı tipi C tipi yapıdır, güvenilir sızdırmazlık performansı sağlar
5. Yürüyüş çerçevesi, yürüyüş tekerleği setinin performansını sağlamak ve tüm makinenin performansını artırmak için teknolojik takımlara sıkı sıkıya uygun olarak üretilmiştir
6. Üretimden kurulum ve devreye almaya kadar, tüm makine, hizalama miktarının ve boşluk ayarının hassasiyetinin 0,5 mm içinde olmasını sağlayarak, boru hattı inşaat standartlarının gereksinimlerini karşılayarak, ulusal standartlara ve süreçlere sıkı sıkıya uygun olarak uygulanmaktadır
Ürün Parametresi
|
Kendinden Tahriksiz Kelepçe (Manuel Çekme)
|
|
Model
|
Boru Boyutu
|
Piston Sayısı
|
Piston Gücü
|
L
|
W
|
H
|
Ağırlık
|
Küp
|
|
(mm)
|
(KN)
|
(mm)
|
(mm)
|
(mm)
|
(kg)
|
(m3)
|
|
HGDNQ6’’
|
168
|
6X2
|
134
|
1473
|
150
|
150
|
36
|
0.04
|
|
HGDNQ8''
|
219
|
6X2
|
209
|
1593
|
189
|
189
|
53
|
0.06
|
|
HGDNQ10’’
|
273
|
6X2
|
382
|
1665
|
240
|
240
|
60
|
0.09
|
|
HGDNQ12-14''
|
305-357
|
6X2
|
405
|
1751
|
280
|
280
|
100
|
0.14
|
|
Kendinden Tahrikli Kelepçe (Kendi Gücüyle Hareket Eder)
|
|
Model
|
Boru boyutu (mm)
|
Pistonlar (Adet)
|
Piston
Gücü (KN)
|
Motor gücü (Hp)
|
L (mm)
|
W (mm)
|
H (mm)
|
Ağırlık
(KG)
|
Küp
(M³)
|
|
HGDNQ16-18’’
|
406-457
|
8x2
|
959
|
1
|
2132
|
360
|
360
|
188
|
.29
|
|
HGDNQ20-22’’
|
508-559
|
10x2
|
1057
|
1.5
|
2434
|
480
|
480
|
296
|
.59
|
|
HGDNQ22-24’’
|
559-610
|
12x2
|
1268
|
1.5
|
2500
|
530
|
530
|
390
|
.72
|
|
HGDNQ24-26’’
|
610-660
|
12x2
|
1268
|
1.5
|
2672
|
580
|
580
|
418
|
.90
|
|
HGDNQ28-30’’
|
711-762
|
12x2
|
1748
|
1.5
|
2700
|
670
|
670
|
512
|
1.2
|
|
HGDNQ30-32’’
|
762-813
|
14x2
|
2937
|
3
|
2938
|
690
|
690
|
733
|
1.4
|
|
HGDNQ34-36’’
|
864-914
|
16x2
|
2937
|
3
|
3020
|
790
|
790
|
779
|
1.8
|
|
HGDNQ36-38’’
|
914-965
|
18x2
|
2937
|
3
|
3188
|
860
|
860
|
865
|
2.4
|
|
HGDNQ40-42’’
|
1016-1067
|
20x2
|
2937
|
3
|
3029
|
980
|
980
|
982
|
3.0
|
|
HGDNQ46-48’’
|
1168-1219
|
20x2
|
4855
|
3
|
3100
|
1050
|
1050
|
1420
|
3.7
|
|
HGDNQ48-50’’
|
1219-1270
|
22x2
|
4855
|
3
|
3517
|
1120
|
1120
|
1876
|
5.2
|
|
HGDNQ52-54’’
|
1321-1372
|
22x2
|
4855
|
3
|
3520
|
1210
|
1210
|
1988
|
5.4
|
|
HGDNQ56’’
|
1422
|
22x2
|
4855
|
3
|
3500
|
1310
|
1310
|
2187
|
6.6
|
|
HGDNQ60’’
|
1524
|
22x2
|
4855
|
3
|
3500
|
1310
|
1310
|
2187
|
6.6
|
|
HGDNQ62-66’’
|
1574-1676
|
24x2
|
4855
|
3
|
3864
|
1557
|
1557
|
2887
|
10.0
|
|
HGDNQ68-72’’
|
1727-1727
|
24x2
|
4855
|
3
|
3864
|
1557
|
1557
|
2887
|
10.0
|
|
HGDNQ76-80’’
|
1930-2032
|
30x2
|
4855
|
3
|
4000
|
1800
|
1800
|
3855
|
13.0
|
Ürün Ana Bileşeni
Ağızlığın ana bileşenleri: ağızlık tertibatı (Şişme blok), boşluk silindiri, tahrik tertibatı, yürüyüş çerçevesi, yürüyüş tekerleği, fren tertibatı, gaz tankı, ön kafes çerçevesi, kumanda kolu (gaz borusu), gaz yolu tertibatı vb., güç kaynağı olarak basınçlı hava ile kontrol edilir. Aşağıdaki resme bakın.
7, Ayarlanabilir somun
10, Fren tertibatı
13, Arka yürüyüş tekerleği
Ana Bileşenin Uygulanması
A. Her şeyden önce, hava kompresörü Kumanda kolu (gaz yolu) ve ön kafes çerçevesi üzerindeki hava giriş borusu, hava doldurma veya doldurma amacıyla yüksek basınçlı bir hortum ve hızlı bir bağlantı ile bağlanır; Kumanda kolu (gaz yolu) daha sonra bir kanca ile ön kafes çerçevesi üzerindeki kontrol miline bağlanır.
B. Kumanda kolu (gaz yolu) içi boş çelik boru ile kaynaklanmıştır ve işlevi şunlardır:
1, Ek gaz hacmi. 2, Hava yolu kontrolü: ön sıra yükseliyor, ön sıra küçülüyor, arka sıra yükseliyor, arka sıra küçülüyor, boşluk açılıyor, boşluk kapanıyor. 3, Ağızlığın ileri hareketini kontrol edin.
C. Kontrol kablosu sürüş yürüyüşünü, frenlemeyi, ileri ve geri yönlendirmeyi kontrol etmek için kullanılır. Yürürken, ileri yürüyüş kablosu sıkılmalı ve yokuş aşağı inerken çok hızlı hızı önlemek için otomatik fren uygulanacaktır. İleri hareket etmek gerekirse, kabloyu hızla sıkın ve nokta yürüyüşünü gerçekleştirmek için kabloyu hızla gevşetin.
D. Gaz tankı ağızlığın ucuna takılır ve işlevi aşağıdaki gibidir: 1, Tüm makinenin dengesini sağlayın. 2, Gaz depolama.
E. Ağızlık tertibatı silindir, distribütör ve iki grup şişme bloktan (tutma pençesi) oluşan, esas olarak eşleşmeyi tamamlayan kelepçe cihazının temel parçasıdır.
