Evde > Ürünler > Tank kaynak makinesi > Esnek Raylı ve Orta Frekanslı Tank Kaynak Traktörü HK-100S

Esnek Raylı ve Orta Frekanslı Tank Kaynak Traktörü HK-100S

Ürün detayları

Ödeme ve Nakliye Şartları

En İyi Fiyatı Alın
Vurgulamak:
Model NO.:
HK-100'ler
Anahtar kelimeler:
Tank kaynak makinesi
Yürüme hızı:
50 ~ 1250 mm/dakika
Güç kaynağı:
DC 24 V
Ağırlık:
8,4 Kg
Taşıma Paketi:
İhracat paketi
Spesifikasyon:
Paslanmaz çelik
Ticari marka:
Wincoo
Kaynağı:
Çin
Yetenek temini:
3000 takım/ay
Soğutma yolu:
Hava soğutması
Tarzı:
Portatif
Frekans aralığı:
orta frekans
Elektrik akımı:
DC
İş formu:
Tek gövdeli
Türü:
Batık
Özelleştirme:
Kullanılabilir Kişiselleştirilmiş İstek
Model NO.:
HK-100'ler
Anahtar kelimeler:
Tank kaynak makinesi
Yürüme hızı:
50 ~ 1250 mm/dakika
Güç kaynağı:
DC 24 V
Ağırlık:
8,4 Kg
Taşıma Paketi:
İhracat paketi
Spesifikasyon:
Paslanmaz çelik
Ticari marka:
Wincoo
Kaynağı:
Çin
Yetenek temini:
3000 takım/ay
Soğutma yolu:
Hava soğutması
Tarzı:
Portatif
Frekans aralığı:
orta frekans
Elektrik akımı:
DC
İş formu:
Tek gövdeli
Türü:
Batık
Özelleştirme:
Kullanılabilir Kişiselleştirilmiş İstek
Esnek Raylı ve Orta Frekanslı Tank Kaynak Traktörü HK-100S
HK-100S Esnek raylı raylı boru tank kaynak traktörü

I. Ürün Tanımı
HK-100S traktör otomatik cihazdır. Zamanlı kaynaktan sonra daha geniş kaynak dikişini alabilir. 750MM'den daha fazla çapı olan kemer kaynak için çok uygundur.Swing açısı, merkezin ters konumu ve sol ve sağ durma süresi. Çeşitli boncuklar için uygundur. En yüksek hız kaynaksız istasyonda 1250mm / dakikadır.

Otomatik CO2 kaynak arabası, gemilerde, köprülerde, lokomotiflerde, çelik yapılarda, petrokimyasal ve diğer endüstrilerde yaygın olarak kullanılmaktadır.sertleştiriciler gibi., kaburgalar, kesitler, kutu kirişleri vb.

Çalışma yoğunluğunu azaltmak ve çalışma ortamını iyileştirmek
Çalışma verimliliğini artırmak, el kaynakının 1,5 katı
İnsan faktörlerinden kaynaklı düşük kaynak kalitesini önlemek, genel manuel işlemde arızalı oran yaklaşık% 20'dir,ve otomatik kaynak arabasının kullanımı kaynak arızalı oran üretmedi, bu yüzden onun kapsamlı faydaları, manuel kaynak neredeyse % 200 artmıştır.
Kaynak kalitesinin istikrarını sağlamak için yüksek düzeyde otomasyon
Yeteneksiz işçiler hızlıca alabilir.

II.Teknik parametreler
1 Ağırlık 8.4Kg ((peruk-wag dahil)
2 Boyut 430 mm × 280 mm × 290 mm
3 Güç kaynağı DC 24V
4 Swing motor DC 24V
5 Araba kullanmak Zincirli aletlerin kullanımı
6 Yürüme hızı 50~1250mm/min
7 Blowtorch aralığı Yukarı ve aşağı. 40 mm
Sol ve sağ. 120 mm
İş açısı ayarlama aralığı ±60°
Yürüme açısı ayarlama aralığı 10°
8 Görevleri Yürüyüş yönü Öncesi ve sonrası
Swing hızı 0~100
Sol durma ve sağ durma süreleri 0 ~ 2.5 s
Swing açısı ±15°
Değiştirilmiş mesafe 0~±8°
Kaynak parametresi
Kaydırma telinin çapı Φ1.2 mm Φ1.4mm Φ1.6mm
Akım ((A) Aşağı el kaynak 120 ila 300 150-380 180-430
Flush filet kaynak 120-280 150-320 180-380
Yatay kaynak 120-280 150 ila 300 180-330
Voltaj ((U)

U=14+0.051

300A U=0,041+16±1 altında.50

300A U=0,041+20±2 üzerinde.0

Düzlük ve iş parçası arasındaki mesafe ((H)

200A altında: H=10~15mm

200~350A H=15~20mm

350 ~ 500A H = 20 ~ 25mm

Kaydırma uzantısı uzunluğu ((L) Uzunluğu yaklaşık 10 kez kaynak tel çapı.


III. Ana Özellikler

1) Bu kaynak arabası otomatik bir cihazdır ve geniş bir kaynak bir kaynakla elde edilebilir. Özellikle 900mm'den büyük bir yarıçaplı yay malzemesinin (boru) kaynak için uygundur.

2), Swing hızı, swing açısı, merkez kaydırma konumu ve sol ve sağ konaklama süresi, kaynak geçişinin farklı özelliklerine uygun olarak ayarlanabilir.Arabanın en yüksek yürüme hızı 1250 mm'dir../min kaynaklanmamış durumda.

Ø Not: Saldırma makinesinin kendi kendini koruma döngüsü anahtarı ayarlama ve kaynak sırasında kapalı olmalıdır.çünkü kaynak arabası gaz korumali kaynak sabit bir iletişim numarasıdır ve kaynak kaçınılmaz olarak kalıntı uçları bırakır. ON'a ayarlanırsa, kaynak arabası hareket etmeyi durduracak, ancak yay söndürülmeyecek.

3), mıknatıs tüm demir çöp temizleme ve taşıma arabası için uygun olan / kapalı kontrol vardır.

4), Yay aygıtı sağlanmıştır ve yay toplama zaman ayar aralığı 0-7s'dir.

5), araba indüksiyon durdurma düğmesi ile donatılmıştır. Araç kaynak sonrasında otomatik olarak durabilir, bu da bir işçinin aynı anda birden fazla cihazı çalıştırması için uygundur.

6), Montaj ve demontaj aracın ve rayı çalıştırmak için çok uygun olan özel bir cihaz tarafından kontrol edilir.

7), Küçük boyut, hafif ağırlık, taşınması ve kurulması kolaydır, yetenekli olmayan işçiler de kaynak yapabilir.

IV.Paket listesi
Makineyi montaj etmeden önce dikkatlice kontrol edin.
1 Tam makine 1 set
2 Düz ray (1.8 m) 1 set
3 Standart güç kablosu (16M) 1 set
4 Sigortalar ((2A) 2 set
5 Hex anahtarı % 1
6 Kullanım kılavuzu, yeterlilik sertifikası Her biri 1pc.

V. Ürün bileşeni
Esnek Raylı ve Orta Frekanslı Tank Kaynak Traktörü HK-100S 0

HK-100S, gövde, kontrol kabı, X-Y kaydırma blokları, tüfek tutacağı, kılavuz tekerleği ve düz pistten oluşur.

1, Vücut: Motor, gezegen azaltma kutusu, sürüş donanımı ve pist tekerleğini içeren tahrik cihazıdır.

2Kontrol kabı: Aracın hareketini kontrol etmek için lütfen kontrol paneli kılavuzuna bakın.

3, Çapraz cihaz: Hareketli pist durumunda meşale pozisyonunu ayarlamak için düz kaynak işleminde (konteyner kesi gibi) kullanabilirsiniz.

4, X-Y kesme kaydırma blokları: Blowtorch'u yukarı ve aşağıya veya sola ve sağa ayarlamak uygundur.

5, Swing cihaz: Çeşitli kaynak modeli yürütmek için.

6, Blowtorch tutucusu: Blowtorch'u tutabilir ve blowtorch'un açısını kolayca ayarlayabilir. Not: Kurort veya elektrik çarpmasına neden olabilecek iletken bölümü tutmamalıdır.

7Kaynağın fiş koltuğu: Dünya teline bağlı olan harici elektrik kablosunun fiş koltuğudur. Bu fiş koltuğu, arabayı besleyiciye bağlama ve sistem için güç sağlama sorumluluğundadır.(Kablonun ucunda iki dal var, bunlardan biri besleyiciyi bağlamak için kullanılır; diğeri kaynağı bağlamak için kullanılır.)

  • El düğmesi:Bu makineyi hareket ettirmek için kullanılır. Lütfen tamamen tutun.
  • El düğmesini aç ve kapat.

8Çelik kemer yolu: Çelik kemer yolu: Çeşitli kaynak ihtiyaçlarını karşılamak için rayı emmek için kalıcı mıknatısla donatılmıştır.çapı 750 mm'den fazla olan.

9Eğer rayı hareket ettirmek istiyorsanız, lütfen tüm magnetron düğmelerini "OFF" yapın.

10Kablo desteği: Swing makinesinin yükünü azaltmak için kablo taşımak için kullanabilirsiniz.

11, Blowtorch: Kullanıcı düz blowtorch veya bükme blowtorch seçebilir.

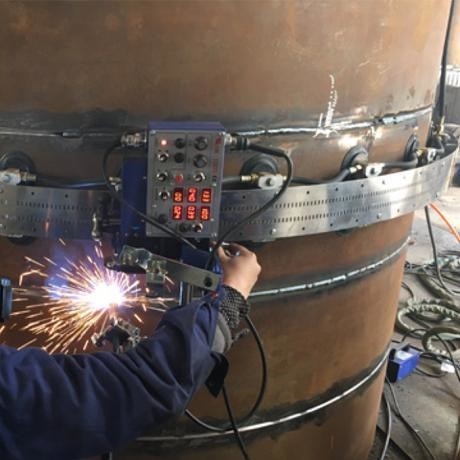

VI. İnşaat Fotoğrafı
Esnek Raylı ve Orta Frekanslı Tank Kaynak Traktörü HK-100S 1Esnek Raylı ve Orta Frekanslı Tank Kaynak Traktörü HK-100S 2
