HK-100S Esnek Raylı Parça Boru Tankı Kaynak Traktörü ve Salınımlı Meşale Tutucu
I. Ürün Açıklaması
HK-100S traktörü otomatik bir cihazdır. Tek seferlik kaynak işleminden sonra daha geniş bir kaynak dikişi elde edebilir. Çapı 750MM'den büyük olan ark kaynağı için çok uygundur. Salınım hızını, salınım açısını, merkez ofset konumunu ve sol ve sağ durma süresini ayarlayabilirsiniz. Çeşitli boncuklar için uygundur. Kaynak yapmayan istasyonda en yüksek hız 1250mm/dak'dır.
Otomatik CO2 kaynak arabası gemilerde, köprülerde, lokomotiflerde, çelik konstrüksiyonlarda, petrokimya ve diğer endüstrilerde yaygın olarak kullanılmaktadır. Takviyeler, nervürler, kesitler, kutu kirişler vb. gibi çeşitli kaynak yapıları için uygundur. Başlıca avantajları şunlardır:
İş gücü yoğunluğunu azaltın ve çalışma ortamını iyileştirin
Çalışma verimliliğini artırın, manuel kaynakın 1,5 katı
İnsan faktörlerinden kaynaklanan zayıf kaynak kalitesini önleyin, kusurlu oran genel manuel çalışmada yaklaşık %20'dir ve otomatik kaynak arabası kullanımı kaynak kusurlu oranı üretmediğinden, kapsamlı faydaları manuel kaynaklamaya göre yaklaşık %200 artmıştır.
Kaynak kalitesinin istikrarını sağlamak için yüksek otomasyon derecesi
Niteliksiz işçiler onu hızlı bir şekilde alabilir
II. Teknik Parametre | 1 | Ağırlık | 8.4Kg (wig-wag dahil) |
| 2 | Boyut | 430mm×280mm×290mm |
| 3 | Güç kaynağı | DC 24V |
| 4 | Salınım motoru | DC 24V |
| 5 | Sürüş | Zincir dişlisi tahriki |
| 6 | Yürüme hızı | 50~1250mm/dak |
| 7 | Kaynak meşalesi aralığı | Yukarı ve aşağı | 40mm |
| Sol ve sağ | 120mm |
| İş açısı ayarlama aralığı | ±60° |
| Çalışma açısı ayarlama aralığı | 10° |
| 8 | Fonksiyonlar | Yürüme yönü | Ön ve arka |
| Salınım hızı | 0~100 |
| Sol durma süresi ve sağ durma süresi | 0~2.5 s |
| Salınım açısı | ±15° |
| Ofset mesafesi | 0~±8° |
| Kaynak Parametresi |
| Kaynak teli çapı | Φ1.2mm | Φ1.4mm | Φ1.6mm |
| Akım(A) | Aşağı kaynak | 120-300 | 150-380 | 180-430 |
| Yüzey dolgu kaynağı | 120-280 | 150-320 | 180-380 |
| Yatay kaynak | 120-280 | 150-300 | 180-330 |
| Gerilim(U) | U=14+0.051 300A altında U=0.041+16±1.50 300A'nın üzerinde U=0.041+20±2.0 |
| Nozül ile iş parçası arasındaki mesafe(H) | 200A altında: H=10~15mm 200~350A H=15~20mm 350~500A H=20~25mm |
| Kaynak uzatma uzunluğu(L) | Uzunluk, kaynak teli çapının yaklaşık 10 katıdır. L=10d'dir |
III. Ana Özellikler
1), Bu kaynak arabası otomatik bir cihazdır ve tek bir kaynakla geniş bir kaynak elde edilebilir. Özellikle yarıçapı 900 mm'den büyük olan ark malzemesinin (boru) kaynağı için uygundur.
2), Salınım hızı, salınım açısı, merkez kaydırma konumu ve sol ve sağ bekleme süresi ayarlanabilir, farklı kaynak geçişleri için uygundur. Arabanın maksimum yürüme hızı, kaynak yapmama durumunda 1250mm./dak'dır.
Ø Not: Kaynak makinesinin kendi kendine koruma döngüsü anahtarı, ayar ve kaynak sırasında KAPALI konuma getirilmelidir, çünkü kaynak arabası gaz korumalı kaynak makinesi sabit bir iletişim numarasıdır ve kaynak kaçınılmaz olarak artık uçlar bırakır. AÇIK konumuna ayarlanırsa, kaynak arabası hareket etmeyi durduracak, ancak ark sönmeyecektir.
3), Mıknatısın tümü açma/kapama kontrolüdür, bu da demir çöplerini temizlemek ve arabayı hareket ettirmek için uygundur. Ray, arabayı kaynak hattından uzak tutmak için kontrol edilir.
4), Ark cihazı sağlanır ve ark toplama süresi ayar aralığı 0-7s'dir.
5), Araba bir indüksiyon durdurma anahtarı ile donatılmıştır. Araba, kaynak yaptıktan sonra otomatik olarak durabilir, bu da bir çalışanın aynı anda birden fazla cihazı çalıştırması için uygundur.
6), Araba ve rayın montajı ve sökülmesi özel bir cihazla kontrol edilir, bu da kullanımı çok uygundur
7), Küçük boyut, hafiflik, kolay hareket ve montaj, niteliksiz işçiler de kaynak yapabilir.
IV. Paket Listesi | Standart paketin içeriği aşağıda gösterilmiştir. Makineyi monte etmeden önce bunları dikkatlice kontrol edin. |
| 1 | Komple makine | 1set |
| 2 | Düz ray (1,8 m) | 1set |
| 3 | Standart güç kablosu (16M) | 1set |
| 4 | Sigorta (2A) | 2set |
| 5 | Altıgen anahtar | 1 adet |
| 6 | Kullanım kılavuzu, Yeterlilik belgesi | Her biri 1 adet |
V. Ürün Bileşeni
HK-100S gövde, kontrol kutusu, X-Y kayar blokları, meşale tutucu, kılavuz tekerleği ve düz raydan oluşur.
1, Gövde: Motor, planet redüksiyon kutusu, tahrik dişlisi ve palet tekerleği içeren tahrik cihazıdır.
2, Kontrol muhafazası: Arabanın hareketini kontrol etmek için. Lütfen kontrol paneli kılavuzuna bakın.
3, Çapraz cihaz: Düz kaynak (konteyner kasası gibi) işleminde, rayı hareket ettirme durumunda meşalenin konumunu ayarlamak için kullanabilirsiniz.
4, X-Y düzeltme kayar blokları: Meşaleyi yukarı ve aşağı veya sola ve sağa ayarlamak için uygundur.
5, Salınım cihazı: Çeşitli kaynak modellerini yürütmek için.
6, Meşale tutucu: Meşaleyi tutabilir ve meşale açısını kolayca ayarlayabilir. Dikkat: Kısa devreye veya elektrik çarpmasına neden olabilecek iletken bölüme tutulmamalıdır.
7, Kaynak prizi: Topraklama teline bağlı harici elektrik kablosunun prizidir. Bu priz, arabayı besleyiciye bağlamak ve sistem için güç sağlamaktan sorumludur. (Kablo ucunda iki dal vardır, bunlardan biri besleyiciye bağlanmak için kullanılır; diğeri ise kaynağa bağlanmak için kullanılır.)
- El topuzu: Bu makineyi hareket ettirmek için kullanılır. Lütfen tamamen tutun.
- Açma-kapama el topuzu ve sökme el topuzu.
8, Çelik şerit ray: Farklı kaynak ihtiyaçlarını karşılamak için rayı işlere emmek için kalıcı mıknatıs ile donatılmıştır. Çapı 750MM'den büyük olan ark kaynağı için çok uygundur.
9, Mıknatıs: Güçlü açma-kapama mıknatısı. Rayı hareket ettirmek istiyorsanız, tüm manyetik anahtarları "KAPALI" konuma getirin.
10, Kablo braketi: Salınım makinesinin yükünü azaltmak için kablo taşımak için kullanabilirsiniz.
11, Meşale: Kullanıcı düz meşale veya bükülmüş meşale seçebilir.

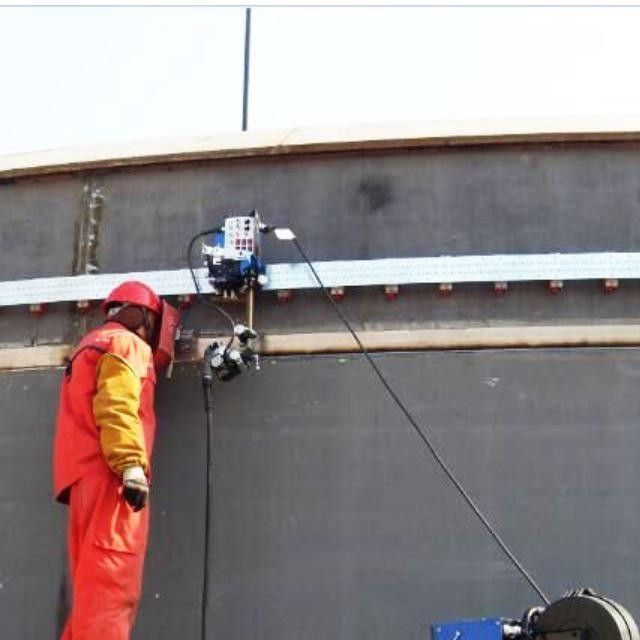

VI. İnşaat Fotoğrafı
