Evde > Ürünler > Tank kaynak makinesi > Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası

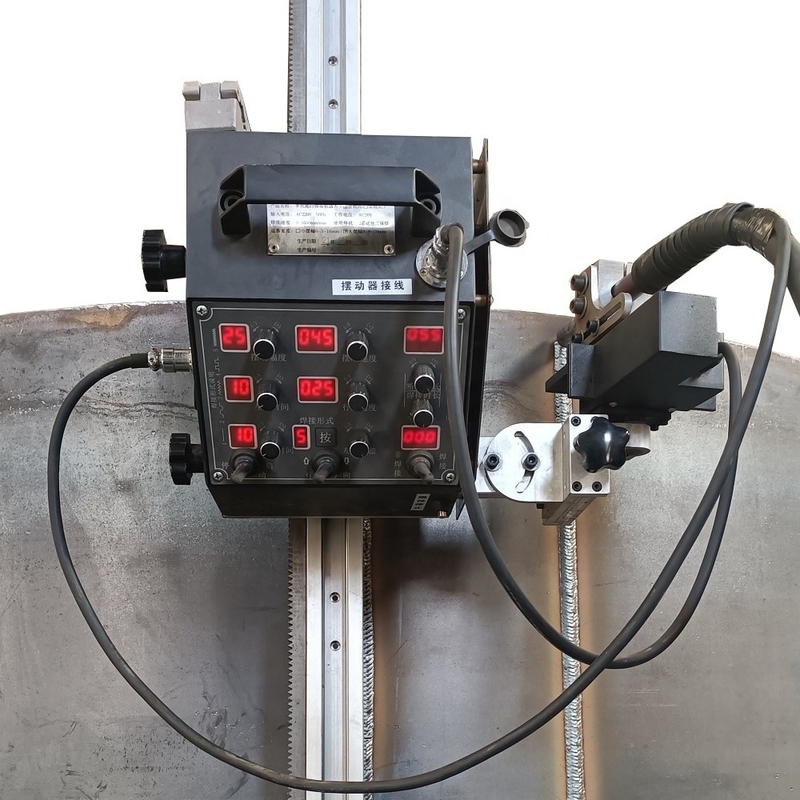

Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası

Ürün detayları

Place of Origin: Jiangsu, China

Marka adı: WINCOO

Ödeme ve Nakliye Şartları

Fiyat: $6,500.00/sets 1-99 sets

Packaging Details: carton

Supply Ability: 3000 Set/Sets per Month

En İyi Fiyatı Alın
Vurgulamak:
Applicable Industries:
Manufacturing Plant, Construction works
Showroom Location:
None
Video outgoing-inspection:
Provided
Machinery Test Report:
Provided
Marketing Type:
New Product 2020
Warranty of core components:
1 Year
Core Components:
Motor
Condition:
New
Forming Time:
Standard
Welding Mode:
Tig/Mig/MAG/SAW(optional)
Welding Diameter:
80mm
Dimensions:
245*520*290mm
Use:
Tank Seam Welding
Voltage:
220V
Warranty:
1 Year
Key Selling Points:
Automatic
Weight (KG):
10.4 KG
Power (kW):
4
Product name:
Tank welding machine
Application:
Tank construction
Working mode:
Auto Seam Welder
Welding Method:
MAG Welding
COLOR:
CUSTOMER
Welding Material:
Carbon Steel Stainless Steel Aluminum
Applicable Industries:
Manufacturing Plant, Construction works
Showroom Location:
None
Video outgoing-inspection:
Provided
Machinery Test Report:
Provided
Marketing Type:
New Product 2020
Warranty of core components:
1 Year
Core Components:
Motor
Condition:
New
Forming Time:
Standard
Welding Mode:
Tig/Mig/MAG/SAW(optional)
Welding Diameter:
80mm
Dimensions:
245*520*290mm
Use:
Tank Seam Welding
Voltage:
220V
Warranty:
1 Year
Key Selling Points:
Automatic
Weight (KG):
10.4 KG
Power (kW):
4
Product name:
Tank welding machine
Application:
Tank construction
Working mode:
Auto Seam Welder
Welding Method:
MAG Welding
COLOR:
CUSTOMER
Welding Material:
Carbon Steel Stainless Steel Aluminum
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası

WINCOO ENGINEERING CO., LTD.

Wincoo Mühendislik Co., Ltd (WINCOO), boru üretiminde müşteriler, üreticiler, EPC / C şirketleri için en uygun çözümleri / ekipmanları getirmekle meşgul.boru hattı inşaatı, endüstriyel üretim hatları, temiz enerji projesi ve diğer endüstriyel alanlar.
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası 0
Tank kaynak için basit, ucuz ve kullanımı kolay düz veya esnek ray kaynak makinesi.
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası 1
Esnek raylar
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası 2
Düz raylı ray

Ürün Özellikleri

I. Ürünün kaynak özellikleri
1, 5 çeşit kaynak işleme teknikleri ile donatılmış, el işleme mükemmel simülasyonu, kaynak dikişinin tekdüze görünümü, daha hızlı ve daha istikrarlı.
2, kaynak genişliği 0-30mm geniş aralığı ayarlama, ince plaka, kalın plaka kaynak her türlü adapte olabilir.
3, kaynak genişliği 0-30mm geniş aralığı ayarlama, ince plaka, kalın plaka kaynak her türlü adapte olabilir.
4, Makine her türlü mesafe kesintisiz kaynak, uzunluk ve hız istek doğrultusunda ayarlanabilir fark edebilir.
5, Makine yanmadan kaynak yörüngesini gösterebilir, uygun ve sezgisel.
6, Kontrol paneli tam dijital ekran, ayarlamak ve bellek fonksiyonu ile kayıt verileri, son otomatik olarak kurtarmak kolay
Bir sonraki kullanımda veriler.
7Saldırmadan sonra otomatik durma, makinenin iki çalışma yönünde sınırlı durma teması ayarlanır, temas noktası önceden kaynakın sonuna yerleştirilir.Aşırı kaynaklamayı önlemek için noktada otomatik duraklama.

II. Ürün tasarımı özellikleri
1, makinenin kaydırıcı rayı, sıfır boşluk işleyişi, pürüzsüz çalışması, sıkışmaması, deformasyonu olmayan, gelişmiş makine aletleri için özel olarak kullanılan doğrusal rayı benimser.ve makinenin daha yüksek bütünlüğü.
2, makinenin tüm yönleri yüksek hassasiyetli vida pitch, daha hızlı, daha istikrarlı ve daha doğru ayarlanır.
3, Tüm parçalar, doğruluğu ve dayanıklılığı büyük ölçüde iyileştiren gelişmiş CNC makine aletleri tarafından işlenir.
4, Tüm yüksek sıcaklıkta püskürtme süreci + alüminyum oksidasyonu, böylece makinenin genel görünümü daha yüksek bir seviyeye.
5, Özel robot kaynak tabancasıyla donatılmış, kaynak kalitesi daha iyi ve daha istikrarlıdır.

III. Ürünün özelliklerini kullanarak genel olarak
1, Makine entegre tasarım, kullanımı kolay, her türlü dağınık dış kontrol hatlarını azaltırken, hat ve kontrol hasarını etkili bir şekilde önler,İş ortamını daha özlü hale getirmek.
2, ray üzerindeki uzanan manyetik koltuk, aynı emme gücüyle ağırlığı ve anahtar sayısını azaltır ve bir kadın için bile kurulmasını kolaylaştırır.
3, ray uçları için özel bağlantı plakasının tasarımı dikkate değer. Bolt, iki veya daha fazla rayı daha uzun bir bütün olarak bağlayabilen ileri yönde kullanılır.Hızlı bir şekilde yola çıkabilir., doğru döngü, böylece sonsuz döngünün uzunluğu.
4Makine sürücüsü ve kontrolü AC 20V voltajı kullanıyor, daha güvenli.
5, Bu makine tarafından kullanılan profesyonel kaynak tabancası, farklı kaynak tabancası eklemlerine uyarlanabilir, başka kaynak makinesi kullanırsanız kullanın, mükemmel bir şekilde kullanılabilir.
6, makine alet kutusu ile birlikte gelir. araç kutusu kullanımı kolay ve dayanıklıdır.Kullanıcıların araç aramasında geçirdiği zamanı azaltabilir ve iş verimliliğini artırabilir.. Bu ile donatılmıştır: sigorta, kaynak tabancası iletken nozzle, her türlü iç kare açı anahtarı, kutu yöneticisi, not defteri, kalem, vb mükemmel bir kaynak ayarlandığında, kaynak parametreleri,kaynak makinesinin voltajı ve akımı ve makinenin kontrol panelinde çeşitli parametreler kaydedilirBir dahaki sefere aynı kaynakla karşılaştığınızda, girilen parametreler ve kaynakın mükemmel bir kopyası.
7, Esnek ve kullanımı kolay, kaynakçı olmayan mükemmel bir kaynak yapabilir, bir kişi aynı anda birden fazla makine çalıştırabilir, emek maliyetlerini büyük ölçüde azaltabilir, kaynak kalitesini artırabilir,İş verimliliğini artırmak.
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası 3
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası 4
Ürün Parametresi
Parçalar
Parametreler
Notlar
Düz ray tipi
Yumuşak ray tipi
Dış güç kaynağı
AC 220V 50/60 Hz
Üç delikli
Çalışan güç kaynağı
AC 20V
Her sürücünün kullanımı
Boyutları
245*520*280cm
245*520*290cm
Uzunluk*genişlik*yükseklik
Ağırlık
8.6 kg
10.4 kg
Ana ev sahibi
İz tipi
Doğrusal hareket kılavuzu
Kendini hizalayan esnek kaydırma rayları
Sürüş modu
Döviz sürücüsü
Çubuk sürücüsü
Kaynak hızı
0~1650mm/min
En hızlı
En ince emici plakanın kalınlığı
3 mm
Manyetik olarak çekici metal
Kaynak tabancasının ayar aralığı
65 mm
Yukarı ve aşağı doğru ilerlerken
80 mm
Sol ve sağa doğru ilerliyor.
+ -60°
Salınım açısı
+ -25°
Hareket açısı
Sola dur, sağa dur.
Salıncak şekli
Çalışma fonksiyonu
0-100mm/dakika
Salınım hızı
0-2.5s
Sol ve sağ konaklama süresi
+-14 mm
Salıncak genişliği
+-5 mm
tazminat merkezi
Kurulum Yöntemleri
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası 5

Düz ray kurulum:Adım.1

* M4 * 12 altı hex soket vidaları kullanarak, rayda üç set mıknatıs koltuğu monte edin. Mıknatıs sapının manyetik şerit yönünde olduğunu unutmayın.Başka bir set raylar sonsuz dolaşım kullanımı için son bağlantı plaka bağlanabilir.
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası 6

Adım atın.2

* Kaynak robotunu rayın bir ucundan bir rayın üzerine yerleştirin. Yürüyen debriyajın açık pozisyonda olduğunu unutmayın. Debriyaj kullanıldığında kapalı pozisyondadır.
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası 7

Esnek ray montajı:Adım.1

* Üç set mıknatısları 12 M6*16 düz baş bult ile rayın ortasındaki üç mıknatıs pozisyonuna yerleştirin ve sıkıştırın.
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası 8

Adım atın.2

* Çubuk koplamasını serbest bırakın, kaynak robotunu yola yerleştirin, koplamayı kapatın ve ev sahibi kullanıldığında normal şekilde yürüyebilir.
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası 9

Adım atın.3

* Sıkıştırma plakasını, ultra ince düz bantı ve yumuşak rayı, üç M6 * 16 düz vida ile magneti alüminyum bloğuna yerleştirin, rayı sıkıştırın ve monte edin.Başka bir dizi ray uçları kablosuz dolaşım için platen altında yerleştirilebilir.
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası 10

Adım atın.4

* Dış yardımcıyı makul bir yüksekliğe ayarlayın ve kaynak sırasında kaynak parçalarının kaydırma desteğini tutun, bu da kaynak tabancasının yüksekliğini veya sarsılmasını etkili bir şekilde önleyebilir.
Ana bileşen
- Hayır, hayır.
Parçalar
Yapılandırma
Qty
Yorumlar
1
Makine gövdesi
Hareket sistemi
1 set
Yolculuk için sür
Dönüştürücü
1 set
Swing
Kontrol sistemi
1 set
Seyahat anahtarı
2 set
Belirtilen pozisyonda otomatik olarak kaynak durdurmak
Esnek raylar
2 adet
1.5m * 2 set
Mıknatıs tutucu
8 adet
4Set/pcs
2
Kaynak gücü
Transformörler, sigortalar vb.
1 set
AC220V'den AC20V'ye
3
kaynak güç kaynağı
MIG 500
1 set
5 metrelik kontrol kablosu, 1,5 metrelik zemin kablosu, 3 metrelik kaynak kablosu ve silah tutucusu,ve kaynak meşalesi, tel besleyici ve gaz sayacı dahil
4
Kaynak kablo ve silah tutucu
5 metre.
1 set
Otomatik kaynak için özel kaynak tabancası
5
Yedek parçalar
Sigorta
5 adet
1A
Yedek parçalar
Kaydırma meşalelerinin iletken nozelleri
2 adet
Φ1.0、Φ1.4her biriyle
6
Araç kümesi
Altı açılı soket anahtarı
4 adet
3 büyüklüğü,4、5Her biri.
Eğitim sertifikası
1 adet
Eğitim
1 adet
Ürün Fotoğrafları
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası 11
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası 12
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası 13
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası 14
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası 15
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası 16
Hassas ve Pürüzsüz Kaynak İçin Manyetik Ray Kılavuzlu Boru Kaynak Arabası 17
